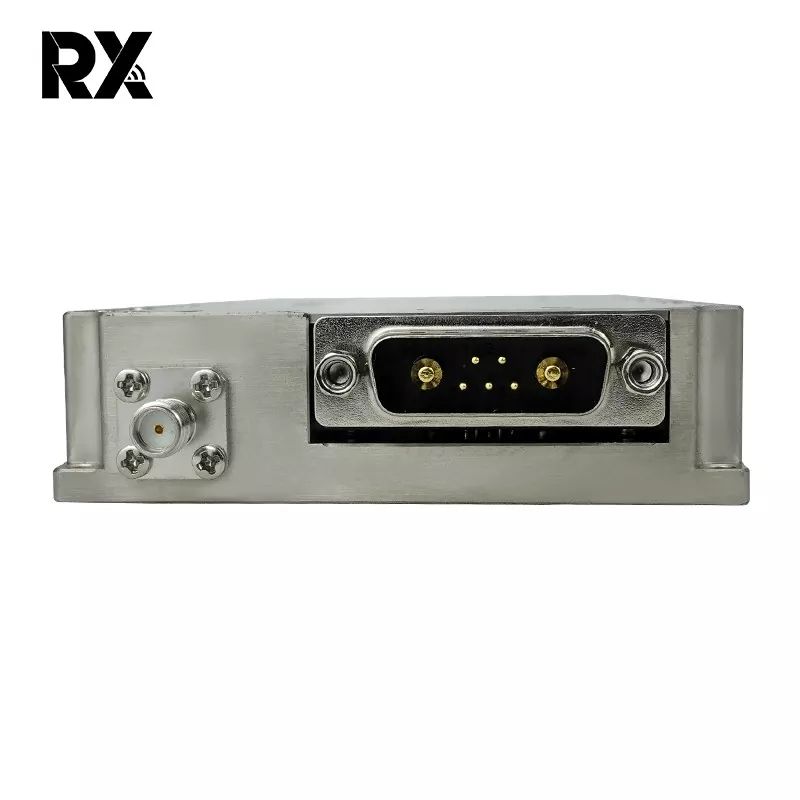

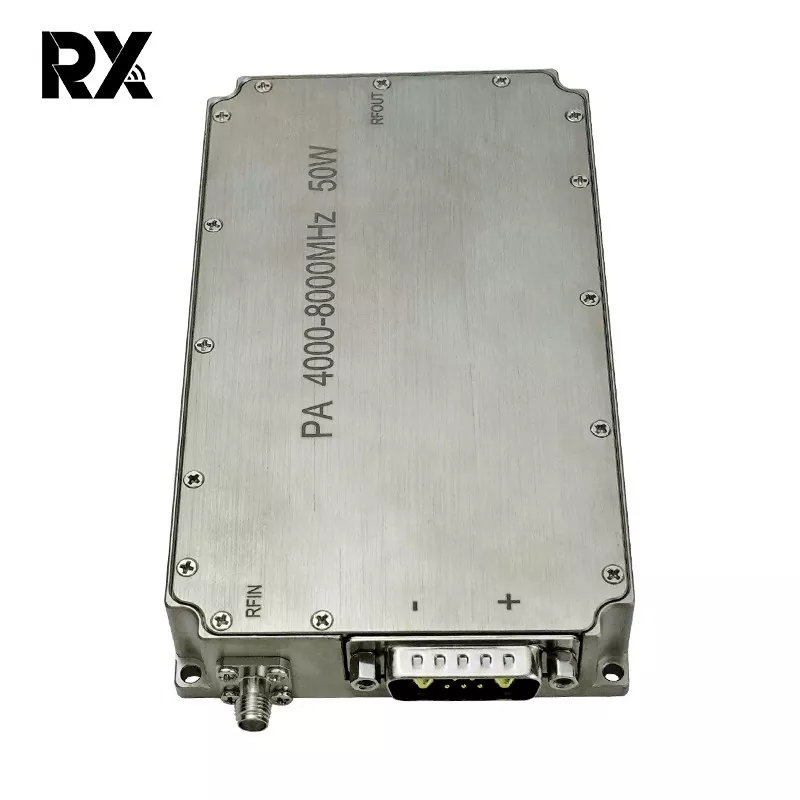

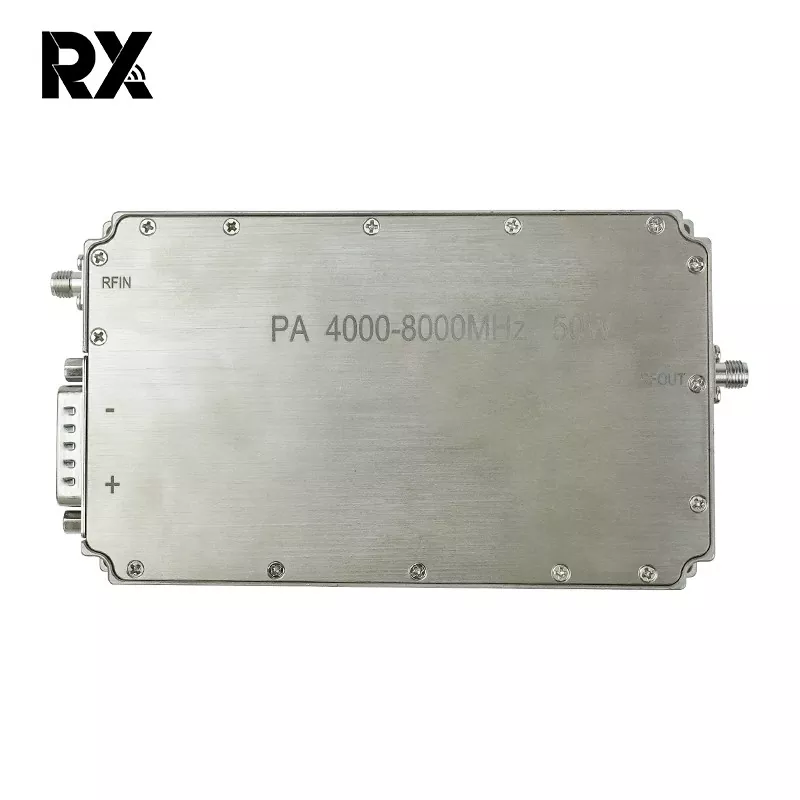

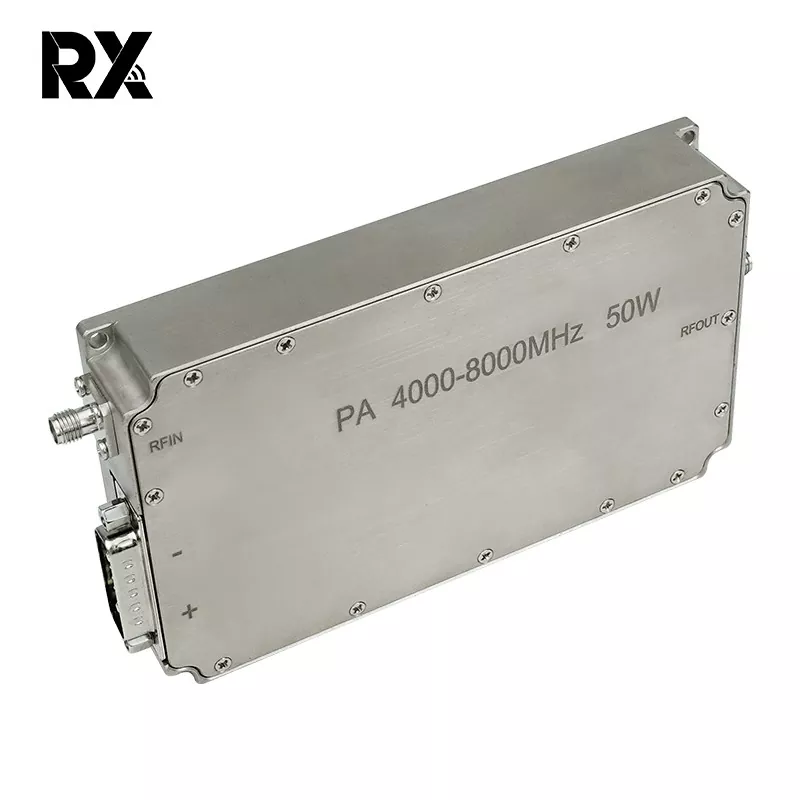

Sistema RF con amplificatore di potenza da 50 W a banda C ultra larga da 4-8 GHz

Questo amplificatore di potenza a banda larga da 50 W è un modulo RF ad alte prestazioni progettato per applicazioni che richiedono una potenza di uscita robusta nella gamma di frequenza da 4 GHz a 8 GHz. Utilizzando la tecnologia avanzata GaN (nitruro di gallio), offre elevata densità di potenza, eccellente efficienza e linearità affidabile su un'ampia larghezza di banda istantanea. L'amplificatore è progettato per garantire stabilità, durata e prestazioni costanti in ambienti difficili.

Invia richiesta

Descrizione del prodotto

Caratteristiche principali

Prestazioni a banda larga: funziona perfettamente sull'intero spettro da 4GHz a 8GHz (banda C) senza la necessità di cambiare banda.

Elevata potenza in uscita: fornisce una potenza in uscita satura tipica di almeno 50 Watt (47 dBm) su tutta la banda.

Guadagno elevato: presenta un guadagno tipico per piccoli segnali di 50 dB (minimo), garantendo un'amplificazione efficace del segnale da sorgenti a bassa potenza.

Eccellente planarità del guadagno: mantiene una planarità del guadagno superiore tipicamente di ±1,5 dB sull'intera gamma di frequenze per prestazioni uniformi.

Alta efficienza: incorpora un design ad alta efficienza, che in genere raggiunge il 30% di efficienza energetica aggiunta (PAE), riducendo il carico termico e il consumo di energia CC.

Robuste prestazioni lineari: offre un punto di compressione elevato di 1 dB (OP1dB) tipicamente > 47 dBm, supportando sia l'amplificazione lineare che quella satura per vari schemi di modulazione.

Protezione e controllo integrati: include funzionalità di sicurezza complete: protezione da tensione inversa, spegnimento per sovratemperatura e protezione da sovraccarico in uscita/VSWR. Interfaccia analogica standard per controllo bias, abilitazione/disabilitazione (TTL) e monitoraggio dello stato.

Gestione termica: progettata con un efficiente sistema di raffreddamento della piastra base per garantire un funzionamento affidabile in condizioni di pieno carico. Intervallo di temperatura operativa del case: da -40°C a +85°C.

Costruzione robusta: alloggiato in un robusto contenitore metallico ermeticamente sigillato per una schermatura e una resistenza ambientale superiori, adatto per applicazioni militari, aerospaziali e industriali.

NO.	Descrizione	Simbolo	minimo	Tip	Massimo	Unità	Osservazione
1.	Frequenza operativa	BW	4000		8000	MHz
2.	Potenza in ingresso	Spillo		0		dBm
3.	Potenza di uscita CW	Sal	47	48.5	49.5	dBm	Onda continua
4.	Guadagno di potenza	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Planarità del guadagno di potenza	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Piccolo guadagno del segnale	G	49	50.5	52	dB	@ Perno=-5dBm
7.	Piccola piattezza del guadagno del segnale	△G		±2		dB	@ Perno=-5dBm
8.	Perdita di ritorno in ingresso	S11		-15		dB
9.	Tensione operativa	Vcc	28	28	32	V
10.	Consumo corrente	A		6	8	A	@ Potenza=50~90W
11.	Temperatura di lavoro		-40℃~+50℃
12.	Ingresso connettore RF		SMA, femmina
13.	Uscita connettore RF		SMA, femmina
14.	Peso			0.439	0.50	Kg
15.	LunghezzaLarghezzaAltezza		1348022			mm
16.	Potenza in ingresso	PinMax	-5		5	dBm
17.	Definizione dell'interfaccia (7W2 Femmina)	VDD	A1	Terra
		GND	A2	28 V CC
		Senso attuale	1	Tensione analogica relativa alla corrente del modulo a 100 mV/A
		Senso della temperatura	2	Tensione analogica relativa alla temperatura del modulo a 10 mV/℃
		Abilitare	3	Abilitazione amplificatore			Abilitazione amplificatore: Logica TTL alta (3,3 V) （Internamente tirato-basso）
		GND	4	Terra
	Dimensione complessiva	Nota: 1、 Le dimensioni complessive sono solo di riferimento； 2、 Le dimensioni possono essere opportunamente aumentate o diminuite in base alle esigenze del cliente; 3、 Le posizioni dell'interfaccia di ingresso, dell'interfaccia di uscita e dell'interfaccia di alimentazione possono essere modificate in base alle effettive esigenze dei clienti;
