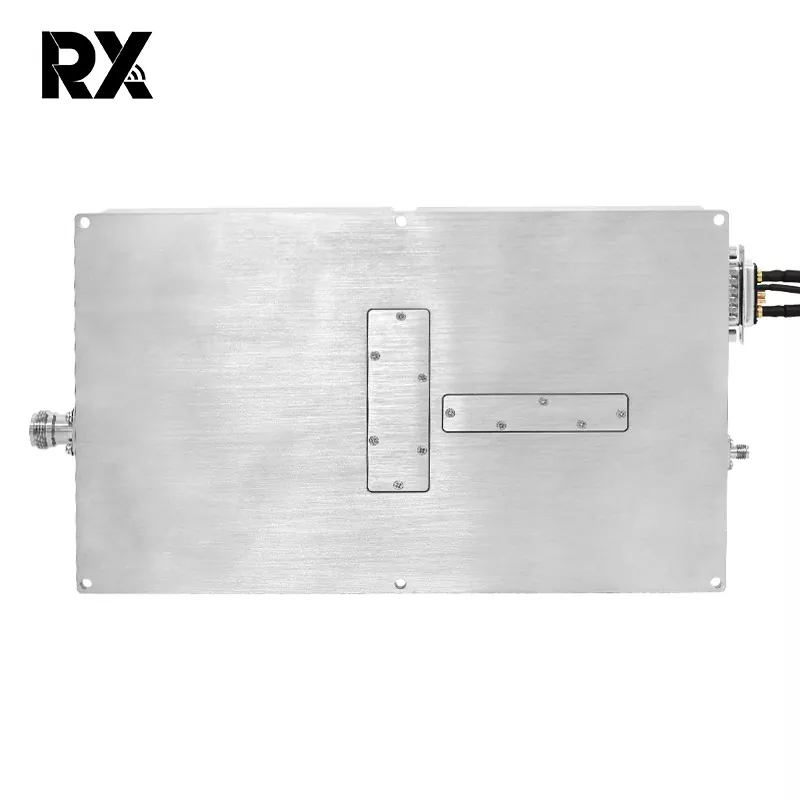

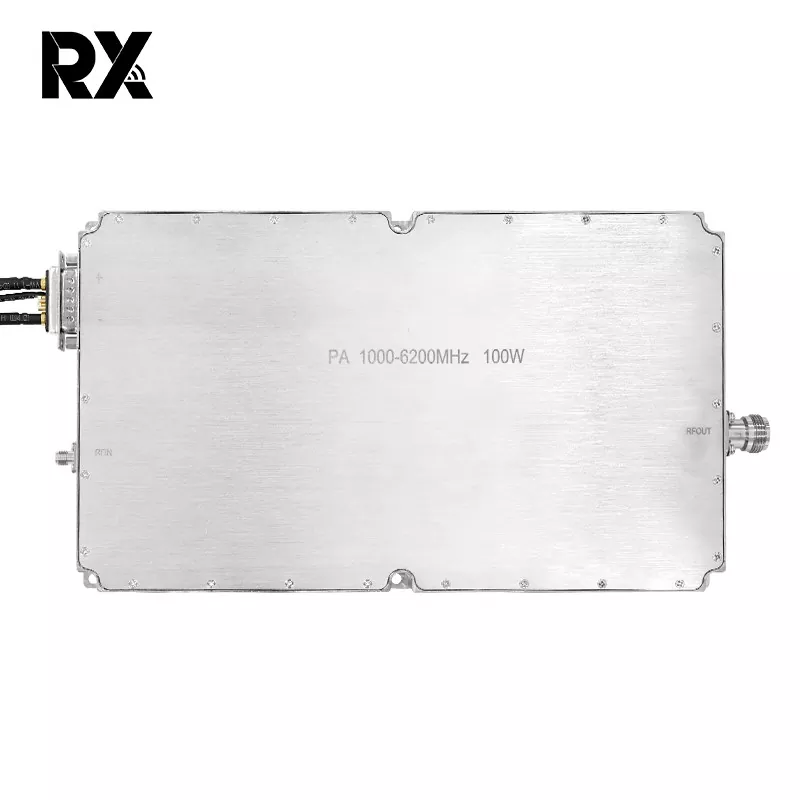

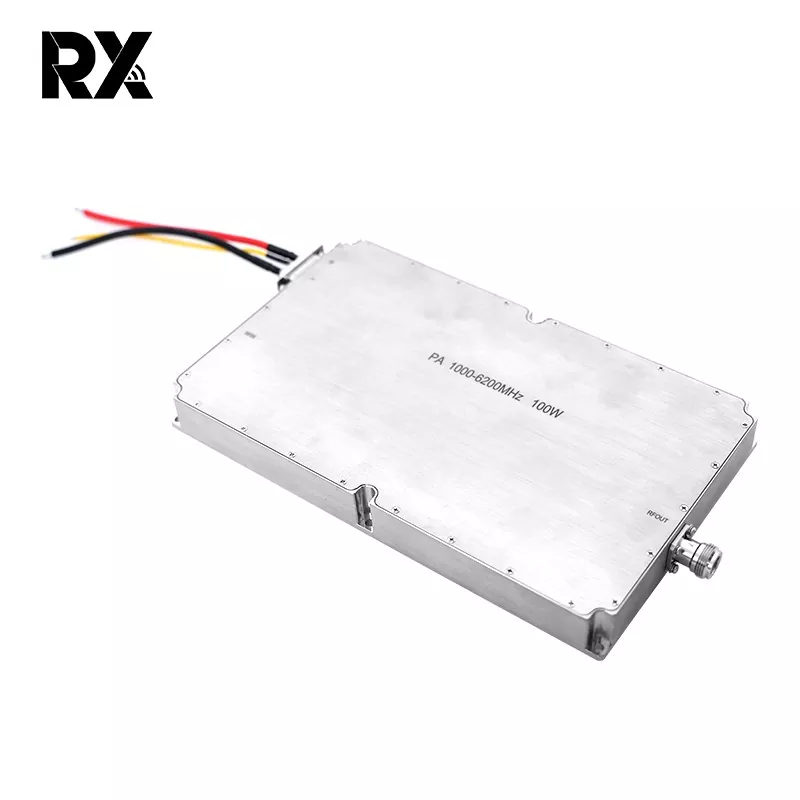

Amplificatore di potenza da 100 W ad alta potenza a banda ultra larga 1000-6000 MHz

L'amplificatore di potenza da 100 W ad alta potenza a banda ultra larga 1000-6000 MHz è un modulo RF. Un singolo modulo può coprire 1–6 GHz, eliminando la necessità dei tradizionali circuiti di commutazione multibanda e riducendo significativamente le dimensioni e la complessità del sistema. Adatto per scenari che coinvolgono agilità di frequenza, salto di frequenza o interferenze a banda larga.

Invia richiesta

Descrizione del prodotto

Amplificatore di potenza da 100 W ad alta potenza a banda ultra larga 1000-6000 MHz

Questo modulo utilizza la tecnologia GaN, ottenendo il 30% in meno di dissipazione del calore rispetto a LDMOS con una potenza equivalente di 100 W, ottenendo una reale potenza elevata e una bassa dissipazione del calore, estendendo così la durata del modulo. Inoltre, abbiamo aggiunto al circuito la protezione termica, la protezione del carico, la protezione da sovratensione e la protezione da overdrive, eliminando la necessità di funzioni di protezione esterne e aumentando notevolmente l'efficienza operativa.

A differenza delle frequenze a banda stretta convenzionali, la banda ultralarga (1.000-6.000 MHz) richiede standard tecnici e di qualità dei componenti più elevati per ottenere le sue caratteristiche di banda ultralarga, alta potenza e alta affidabilità. L'amplificatore di potenza da 100 W a banda ultra larga 1000-6000 MHz ha dimostrato prestazioni eccezionali nelle moderne comunicazioni multi-banda, test EMC, guerra elettronica e sistemi anti-drone.

Specifiche dell'amplificatore di potenza 1000-6200 MHz 100 W (TC = 25 ℃)

NO.	Descrizione	Simbolo	minimo	Tip		Massimo	Unità	Osservazione
1.	Frequenza operativa	BW	1000			6200	MHz
2.	Potenza in ingresso	Spillo		2			dBm
3.	Potenza di uscita CW	Sal	50.5	51		52.5	dBm	Onda continua
4.	Guadagno di potenza	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Planarità del guadagno di potenza	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Perdita di ritorno in ingresso	S11		-15			dB
7.	Tensione operativa	Vcc	28	28		32	V
8.	Consumo corrente	A		17		21.5	A	@ Potenza=110~180W
9.	Ingresso connettore RF		SMA, femmina

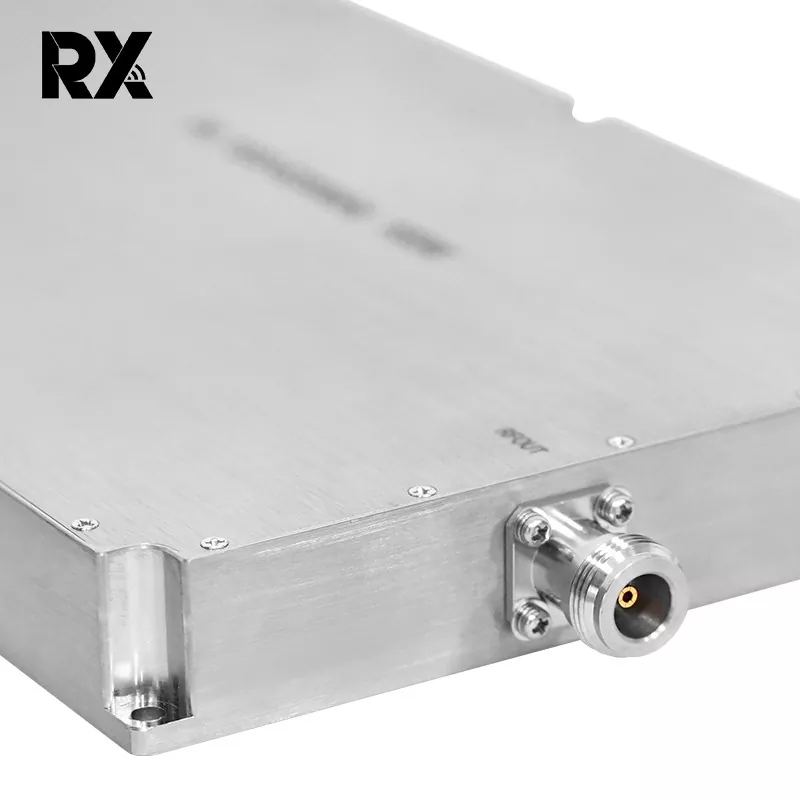

10.	Uscita connettore RF		N, femmina
11.	Peso			1.9		2	Kg
12.	LunghezzaLarghezzaAltezza		25015025			mm
13.	Potenza in ingresso massima	PinMax	≤10			dBm

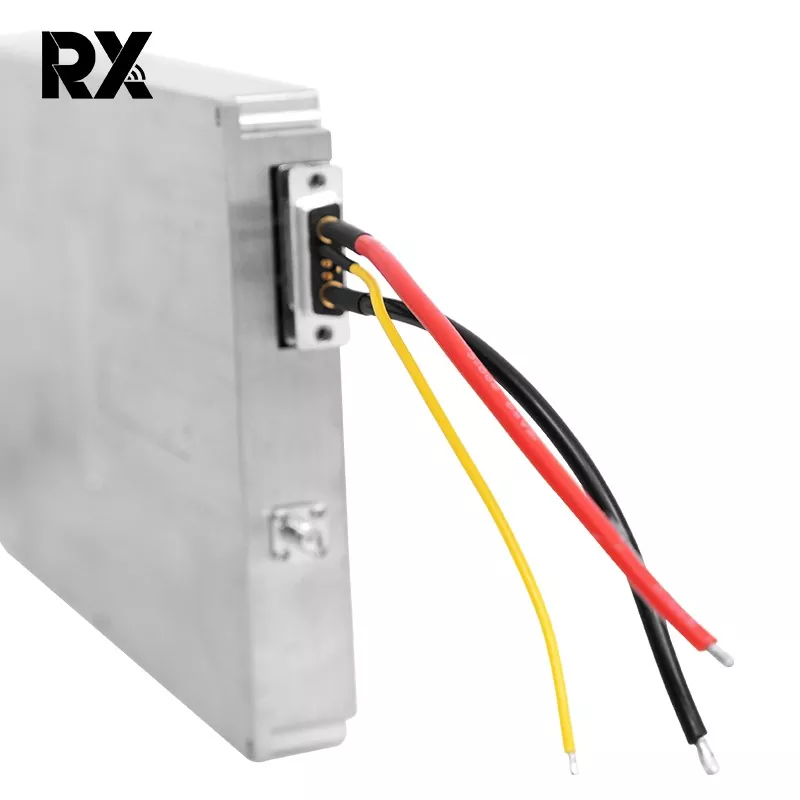

14.	Definizione dell'interfaccia (7W2 Femmina)	VDD	A1		28 V CC
		GND	A2		Terra
		Protezione da sovracorrente	2		Funzionamento normale: 0 V Protezione da sovracorrente:+5V			Protezione da sovracorrente@25A
		Protezione da sovratemperatura	2		Funzionamento normale: 0 V Protezione da sovratemperatura: +5V			Sovratemperatura
		Abilitare	3		5V~Vdd:ON 0 V: spento			protezione@100℃
		GND	4		Terra
		Stato	5		Funzionamento normale: 0 V Protezione statale: +5 V
