Come funzionerà il dispositivo di disturbo del segnale RF?

I disturbatori di segnale a radiofrequenza (RF) funzionano trasmettendo forti segnali RF nella stessa banda di frequenza del segnale target, interferendo così con la normale comunicazione e il funzionamento del segnale target.

1. Generazione del segnale

(1) Selezione della frequenza: i jammer sono progettati per funzionare in una gamma di frequenza specifica. Ad esempio, se utilizzato per disturbare i segnali dei telefoni cellulari, selezionerà le bande di frequenza utilizzate dalle reti mobili, come GSM (900 MHz e 1800 MHz in alcune regioni), CDMA o le varie bande di frequenza utilizzate dalle reti 3G, 4G e 5G. Per quanto riguarda il jamming Wi-Fi, si concentrerà sulle bande di frequenza 2,4 GHz e 5 GHz.

(2) Circuito di generazione del segnale: all'interno del dispositivo è presente un circuito di generazione del segnale utilizzato per generare il segnale RF. Questo circuito solitamente contiene componenti come un oscillatore (per generare la frequenza di base) e un amplificatore (per aumentare la potenza del segnale generato). Il segnale generato viene quindi regolato per avere caratteristiche appropriate.

2. Amplificazione di potenza

(1) Miglioramento della potenza del segnale: dopo che il segnale RF è stato generato, di solito passa attraverso uno stadio di amplificazione di potenza. Un amplificatore di potenza aumenta la potenza del segnale a un livello che può effettivamente interferire con il segnale target. Ad esempio, la potenza in uscita di un tipico disturbatore di segnale RF può variare da pochi watt a decine di watt, a seconda dell'applicazione e della gamma di interferenza desiderata. Una maggiore potenza in uscita consente al segnale di disturbo di coprire un'area più ampia e di sopprimere i segnali legittimi in modo più efficace.

(2) Utilizzo di componenti ad alta potenza: lo stadio dell'amplificatore di potenza utilizza tipicamente componenti come transistor LDMOS (semiconduttore a ossido di metallo a diffusione laterale) o altri dispositivi a semiconduttore ad alta potenza. Questi componenti sono in grado di gestire grandi quantità di energia elettrica e convertire la potenza in ingresso in un'uscita RF ad alta potenza.

3. Trasmissione

(1) Dispiegamento dell'antenna: il segnale RF amplificato viene quindi trasmesso nell'aria attraverso un'antenna. L'antenna è una parte importante del dispositivo di disturbo perché può irradiare il segnale in tutte le direzioni (antenna omnidirezionale) o in una direzione specifica (antenna direzionale, che può essere utilizzata per indirizzare un'area o una sorgente di segnale specifica). Il tipo di antenna utilizzata dipende dallo scenario applicativo e dalla portata di copertura richiesta.

(2) Propagazione del segnale: dopo che il segnale di disturbo è stato trasmesso, si propaga nell'aria sotto forma di onde elettromagnetiche. Si propaga alla velocità della luce e si diffonde in un certo intervallo. Quando raggiunge il dispositivo ricevente (come un telefono cellulare, un router Wi-Fi, un drone, ecc.), interferisce con il normale segnale che questi dispositivi stanno tentando di ricevere.

4. Meccanismi di interferenza

(1) Superamento del segnale legittimo: il segnale di interferenza è progettato per essere sufficientemente forte da superare il debole segnale in ingresso dalla sorgente del segnale (come una stazione base mobile o un punto di accesso Wi-Fi) all'estremità del dispositivo ricevente. Quando l'antenna del dispositivo ricevente riceve sia il segnale legittimo che il segnale di interferenza, il forte segnale di interferenza provoca la saturazione o il sovraccarico dei circuiti front-end del ricevitore (come un amplificatore a basso rumore). Ciò impedisce al ricevitore di amplificare ed elaborare correttamente il segnale legittimo, con conseguente interruzione o perdita della connessione.

(2) Generazione di rumore e distorsione: oltre a superare la potenza del segnale legittimo, il segnale di interferenza introduce anche rumore e distorsione nel circuito del ricevitore. La natura casuale o caotica del segnale di interferenza interferisce con il normale funzionamento del processo di demodulazione del ricevitore, rendendo difficile per il dispositivo estrarre informazioni significative dal segnale legittimo.

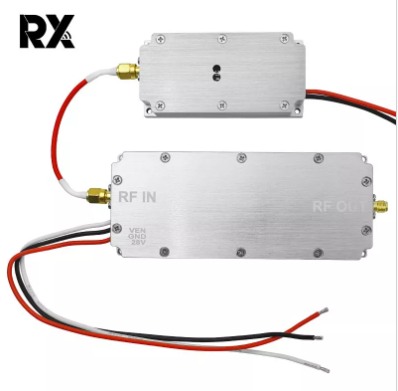

Modulo amplificatore di potenza RF da 30 W

In sintesi, i disturbatori di segnale RF generano, amplificano e trasmettono forti segnali RF all'interno della banda di frequenza target, interrompendo il normale funzionamento dei dispositivi che si affidano a queste frequenze per la comunicazione, disturbandone di fatto i segnali. Vale la pena notare che in molte regioni l'uso di disturbatori di segnale RF è limitato dalla legge perché potrebbero interferire con i servizi di comunicazione legittimi.
