Quali sono le principali funzioni dei circolatori nei disturbatori di segnale per droni?

I circolatori svolgono un ruolo vitale nei disturbatori di segnale dei droni, garantendo un'efficiente trasmissione del segnale, isolamento e protezione dei componenti RF sensibili. Ecco le loro funzioni principali:

1. Controllo della direzione del segnale (isolamento)

(1) I circolatori sono dispositivi non reciproci che instradano i segnali in un percorso ad anello fisso (ad esempio, porta 1 → porta 2 → porta 3 → porta 1).

(2) I circolatori reindirizzano l'energia riflessa a un carico fittizio (porta 3) anziché all'amplificatore, migliorando la robustezza del sistema.

2. Proteggere gli amplificatori RF

(1) I jammer ad alta potenza generano potenti segnali RF che possono riflettersi e danneggiare il trasmettitore.

(2) I circolatori reindirizzano l'energia riflessa a un carico fittizio (porta 3) anziché all'amplificatore, migliorando la robustezza del sistema.

3. Gestione del segnale multicanale

(1) I jammer avanzati utilizzano circolatori per commutare tra più antenne o bande di frequenza senza perdite di segnale.

(1) I jammer avanzati utilizzano circolatori per commutare tra più antenne o bande di frequenza senza perdite di segnale.

4. Stabilità ed efficienza della frequenza

(1) Riduce al minimo la perdita di inserzione (meno di 0,5 dB nei circolatori di alta qualità), garantendo che la massima potenza raggiunga l'antenna.

(2) Supporta il funzionamento a banda larga (ad esempio 1-6 GHz), fondamentale per coprire diverse frequenze dei droni.

5. Integrazione con altri componenti

(1) Spesso abbinato ad isolatori per sopprimere ulteriormente le riflessioni indesiderate.

(2) Utilizzato nei jammer MIMO (Multiple Input Multiple Output) per gestire il routing complesso dei segnali.

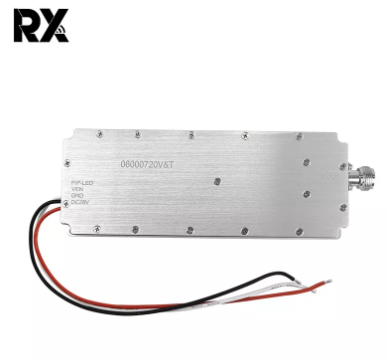

Modulo amplificatore del segnale sorgente digitale GaN da 100 W con protezione circolare

Perché i circolatori sono essenziali?

Senza circolatori i disturbatori presentano i seguenti problemi:

❌ Il feedback del segnale interferisce con la trasmissione

❌ Gli amplificatori si bruciano a causa della potenza riflessa

❌ La perdita di energia provoca una portata ridotta del jamming

Esempio: in un jammer per droni a 10 canali, un circolatore garantisce che ciascun canale funzioni in modo indipendente senza diafonia, migliorando l'affidabilità per la protezione delle infrastrutture militari o critiche.

Per ottenere le migliori prestazioni, il circolatore in un jammer dovrebbe avere:

✔ Elevato isolamento (>20 dB)

✔ VSWR basso (<1,5:1)

✔ Stabilità termica (per l'impiego all'aperto)
