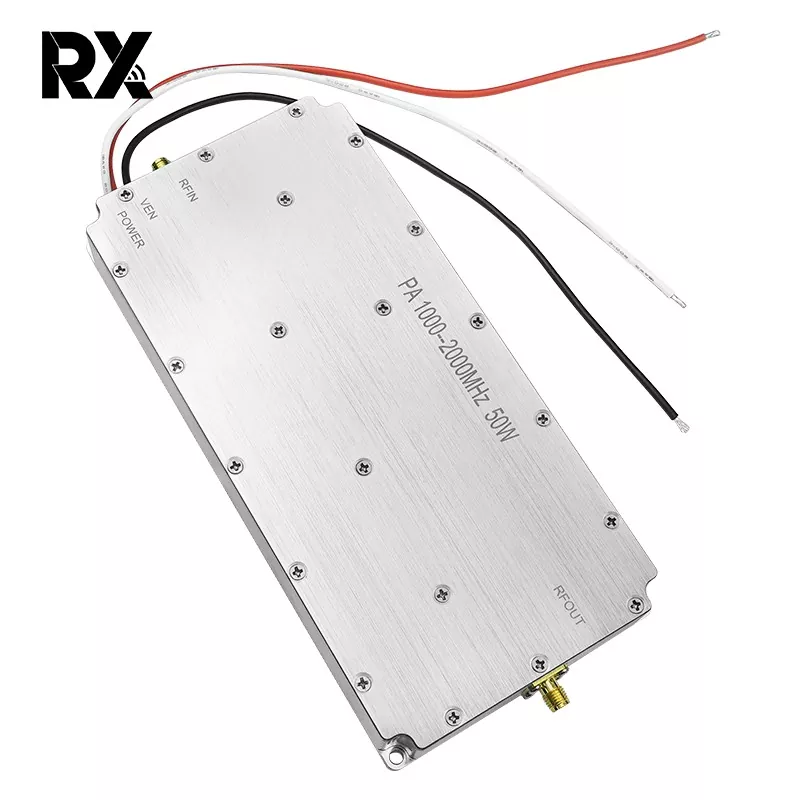

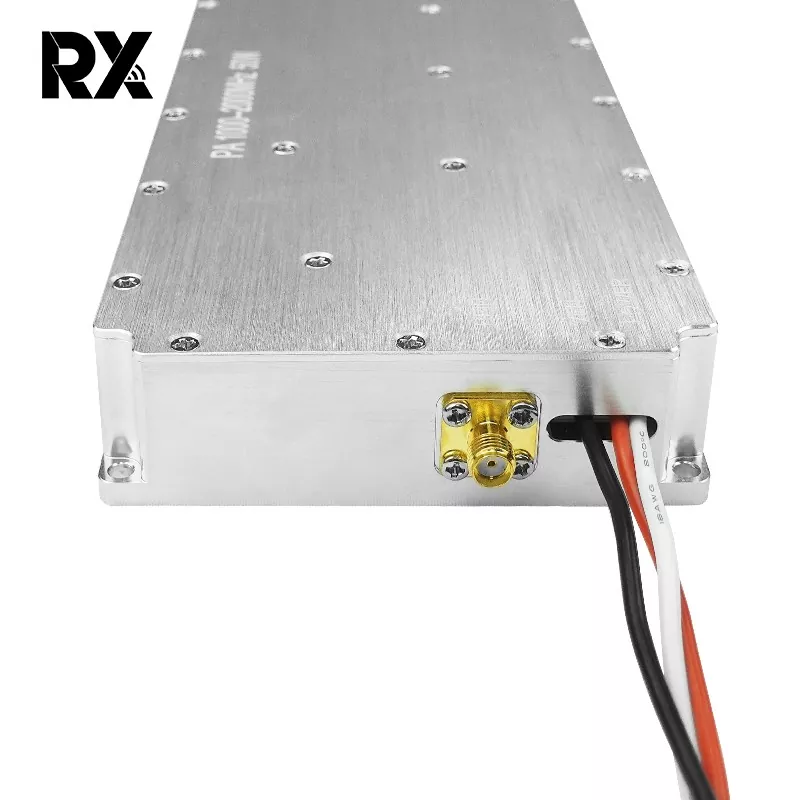

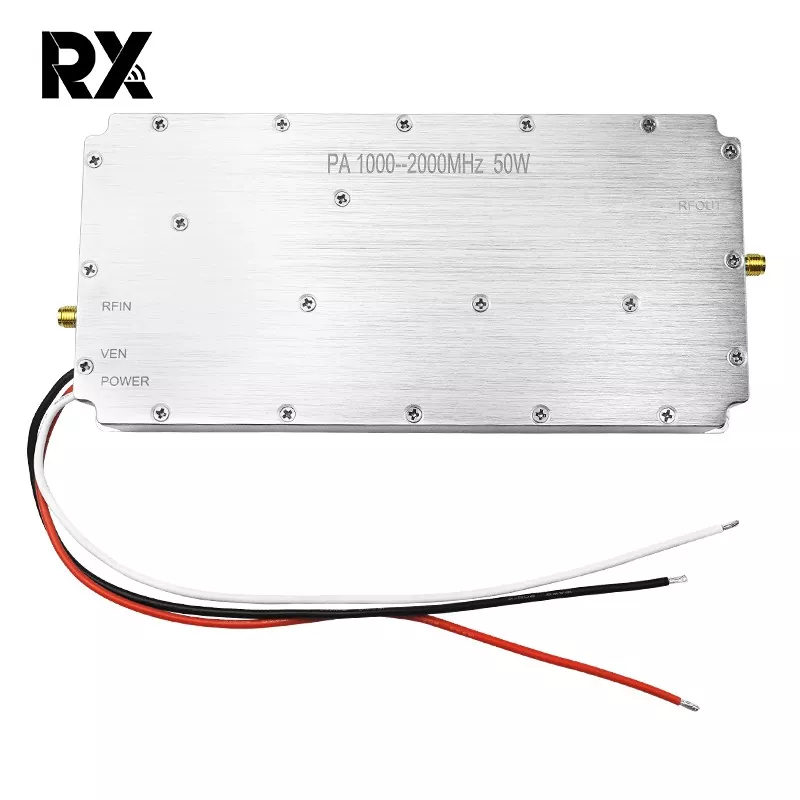

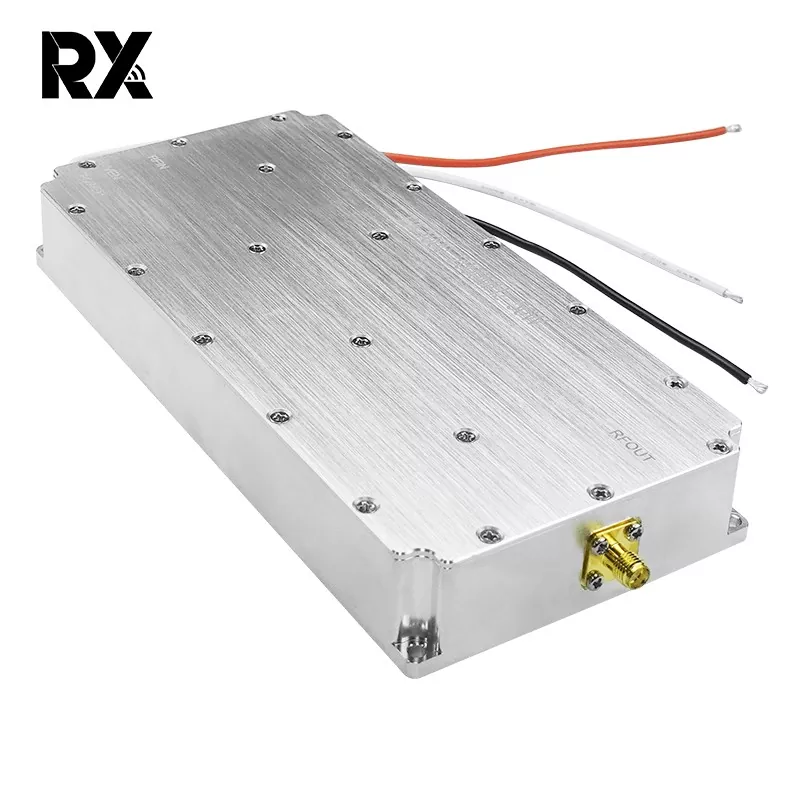

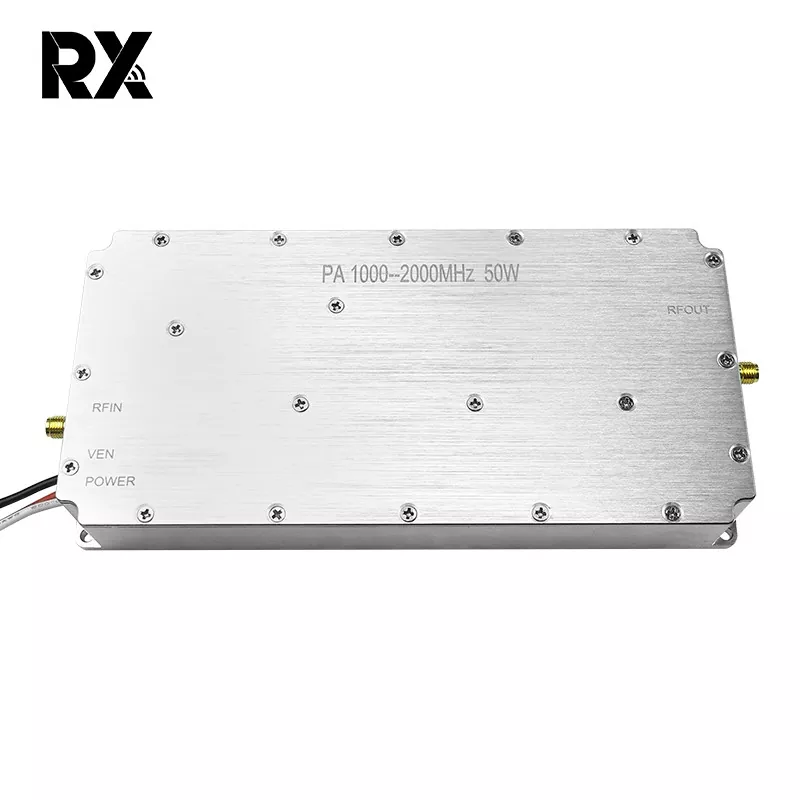

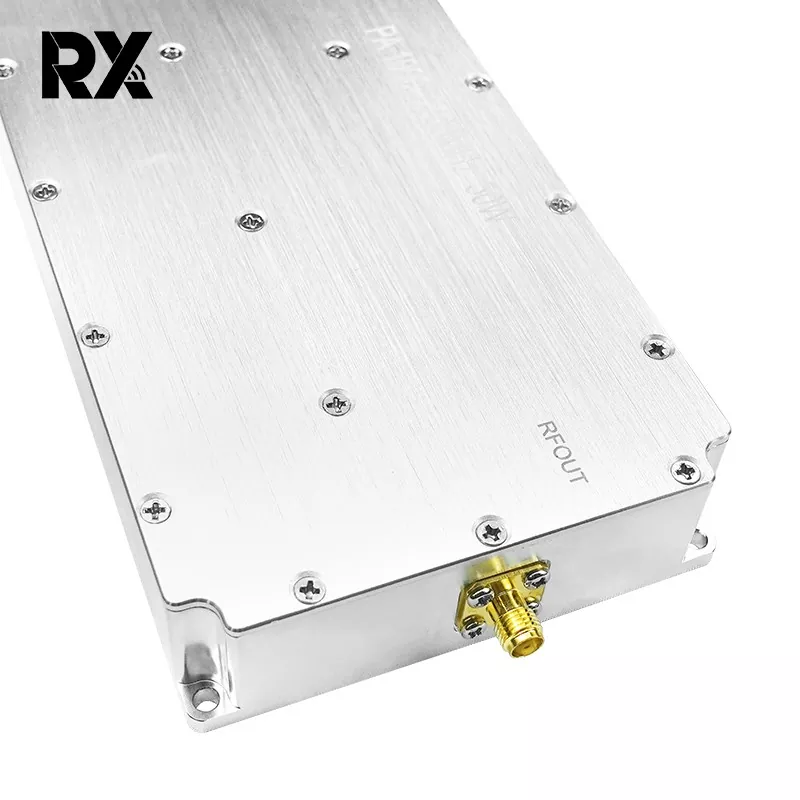

Amplificatore di potenza senza sorgente di segnale da 50 W 1000-2000 MHz

Si tratta di un amplificatore di potenza senza sorgente di segnale da 50 W 1000-2000 MHz. È stato sviluppato in modo indipendente dalla Shenzhen Rongxin Company. La sua funzione è quella di amplificare piccoli segnali RF (0-10 dBm) a circa 47 dBm (50 W), fornendo un'eccitazione ad alta potenza per l'antenna back-end. Ciò è utile per la trasmissione wireless a lunga distanza o per scenari di guerra elettronica ed è particolarmente efficace nel disturbare i segnali dei droni.

Invia richiesta

Descrizione del prodotto

Vantaggi di un amplificatore di potenza senza sorgente di segnale da 50 W 1000-2000 MHz

1. Progettazione a banda larga, che copre più bande di frequenza

Questo modulo amplificatore di potenza da 50 W senza sorgente di segnale è progettato specificamente per il funzionamento a banda larga, con un singolo modulo che copre 1000-2000 MHz, eliminando la necessità di sostituzione dell'hardware per la divisione della banda di frequenza. Gli utenti possono collegare una sorgente di segnale esterna e modulare la banda di frequenza del modulo secondo necessità, come 700-1000 MHz, 1500-1700 MHz, ecc., consentendo un facile passaggio tra diverse bande di frequenza con un singolo modulo.

2. Guadagno elevato, requisiti di pilotaggio bassi

L'amplificatore di potenza senza sorgente di segnale da 1000-2000 MHz con un guadagno elevato di 47 dB, la piena potenza in uscita si ottiene con un piccolo segnale in ingresso di 0 dBm, richiedendo una potenza di azionamento minima, può essere pilotato direttamente dai normali amplificatori DDS, PLLDRO o SDR.

3. L'involucro in alluminio garantisce una buona dissipazione del calore

Questo amplificatore di potenza è dotato di un involucro in alluminio e funziona a temperature comprese tra -40°C e +75°C, garantendo un'eccellente dissipazione del calore. Soddisfa i requisiti di dissipazione del calore per il funzionamento continuo a lungo termine. Adatto per ambienti difficili come applicazioni esterne aeree, montate su veicoli e portatili.

4. Protezioni multiple, alta stabilità

Il nostro amplificatore di potenza senza sorgente di segnale da 50 W 1000-2000 MHz dispone di molteplici protezioni, tra cui protezione dalla temperatura, protezione VSWR e protezione da sovraccarico. Offre elevata stabilità ed efficienza dei costi. Vi preghiamo di contattarci per ulteriori informazioni.

Specifica del prodotto

NO.	Articolo	Dati	Unità
1	Frequenza	1000-2000	MHz
2	Provare la tensione	28-32	V
3	Attuale	6.5	A
4	Produzione	50	W
5	Guadagno	47	dB
6	Stabilità dell'uscita	1	dB
7	Stabilità dell'ingresso	0-10	dB
8	Connettore	F/ Femmina
9	Connettore di uscita VSWR	≤1,30 (Nessun test di alimentazione e VNA)
10	Cavo di alimentazione	Cavo rosso+nero+abilita
11	Abilita controllo	Alto ON Basso Off
12	Dimensioni della calotta esterna	1948426	mm
13	Foro di montaggio	170*78	mm
14	Peso	733	g
15	Temperatura di lavoro	-40~+65	℃
16	Materiale del guscio esterno	Alluminio
17	Necessità di vibrazioni	Carico autoOK

Attenzione

• È meglio che l'alimentatore porti circa 28 V 8 A mentre è 4 A per un funzionamento stabile

• È necessaria una misura di dissipazione del calore inclusa la colla termica, di dimensioni adeguate

dissipatore di calore e ventole di raffreddamento

• L'antenna o il carico devono essere collegati prima che l'alimentazione sia accesa altrimenti il cavo sarà corto
